Bezolejowe sprężarki odśrodkowe – turbo sprężarki IHI DALGAKIRAN

Dziedzictwo Innowacji z Japonii:

Jako spółka zależna wiodących producentów turbo sprężarek, IHI DALGAKIRAN czerpie z 165-letniej historii japońskiego giganta technologicznego IHI Corporation. IHI jest pionierem w przemyśle ciężkim, od mostów po maszyny przemysłowe, i niezaprzeczalnym liderem na rynku sprężarek turbo w Japonii, z udziałem około 80%.

Technologia IHI, Produkcja w Turcji:

Wykorzystujemy najnowocześniejszą technologię sprężarek turbo IHI, aby dostarczać niezawodne i wydajne rozwiązania naszym klientom. Dzięki strategicznej umowie licencyjnej z japońskim partnerem, IHI Corporation, rozpoczęto produkcję w Turcji. To pozwala łączyć globalne doświadczenie ze wsparciem na terenie Europy.

Zadaj pytanie Ekspertowi

Nasz doświadczony i wykwalifikowany personel zapewni fachowe doradztwo w procesie tworzenia systemów sprężania powietrza.

Nasza spółka AG Kompressoren Polska S.A od blisko dwudziestu lat dokonuje doboru, dostarcza i obsługuje w pełnym zakresie przeglądowo remontowym turbo sprężarki wraz z układami pomocniczymi.

Wiedza i doświadczenie zdobyte podczas wyczerpujących szkoleń i realizacji trudnych zadań inwestycyjnych dla największych spółek polskiego przemysłu dają naszym klientom gwarancję rzetelnej i profesjonalnej obsługi procesów zakupu, dostawy, montażu, uruchomienia i serwisu nawet największych i złożonych systemów wytwarzania bezolejowego sprężonego powietrza.

Technicy naszego działu serwisu posiadają pełne kwalifikacje do obsługi serwisowej na wszystkich poziomach eksploatacyjnych sprężarek odśrodkowych, uzyskane podczas wieloetapowych szkoleń fabrycznych jak również zdobyte podczas wieloletniego doświadczenia przy przeglądach i naprawach tego typu sprężarek.

Technologia sprężarek odśrodkowych

Sprężone powietrze jest najdroższym nośnikiem energii stosowanym w przemyśle, a sprężarki mają jako grupa urządzeń największy udział w zużyciu energii elektrycznej w przemyśle w Unii Europejskiej.

Najbardziej wydajnym energetycznie sposobem bezolejowego sprężania powietrza jest wykorzystanie sprężarek przepływowych.

Grupa sprężarek przepływowych obejmuje sprężarki osiowe i wielowałowe. Dzięki postępowi w zakresie rozwoju precyzyjnej obróbki mechanicznej i materiałoznawstwa, w przemyśle stosuje się obecnie przede wszystkim sprężarki odśrodkowe wielowałowe.

Stosowanie przekładni przyśpieszającej (z ang. bullgear) z rozmieszczonymi w korpusie radialnie poszczególnymi stopniami sprężania umożliwia znaczące ograniczenie gabarytów turbo sprężarek.

Wysoka jakość wykonania wirników, wałków zębatych i zastosowanych materiałów pozwala na uzyskiwanie prędkości obrotowych wirników trzeciego lub czwartego stopnia powyżej 60 000 obrotów na minutę. Przy projektowaniu wykorzystywane jest zaawansowane oprogramowanie z wykorzystaniem analiz i symulacji cyfrowych, w efekcie czego wirniki i dyfuzory mają profile gwarantujące zminimalizowane straty przepływu i zapewniające najwyższą sprawność energetyczną.

Sprężarki odśrodkowe wymagają chłodzenia wodą lub mieszaniną wody i glikolu. Powietrze chłodzone jest w chłodnicach międzystopniowych i w chłodnicy końcowej jak również olej wykorzystywany do smarowania przekładni i łożysk. System uszczelnień rozdzielający układ smarowania i układ sprężania na poszczególnych stopniach gwarantuje 100% bezolejowość sprężanego powietrza.

Turbo sprężarki IHI DALGAKIRAN są certyfikowane jako urządzenia Klasy 0 (jakość powietrza bezolejowego) według normy ISO 8573-1 opracowanej przez niezależną organizację certyfikującą TÜV (Niemcy).

Typoszereg sprężarek odśrodkowych IHI DALGAKIRAN

Seria	Konfiguracja	Wydajność [Nm³/h]	Ciśnienie [bar(g)]

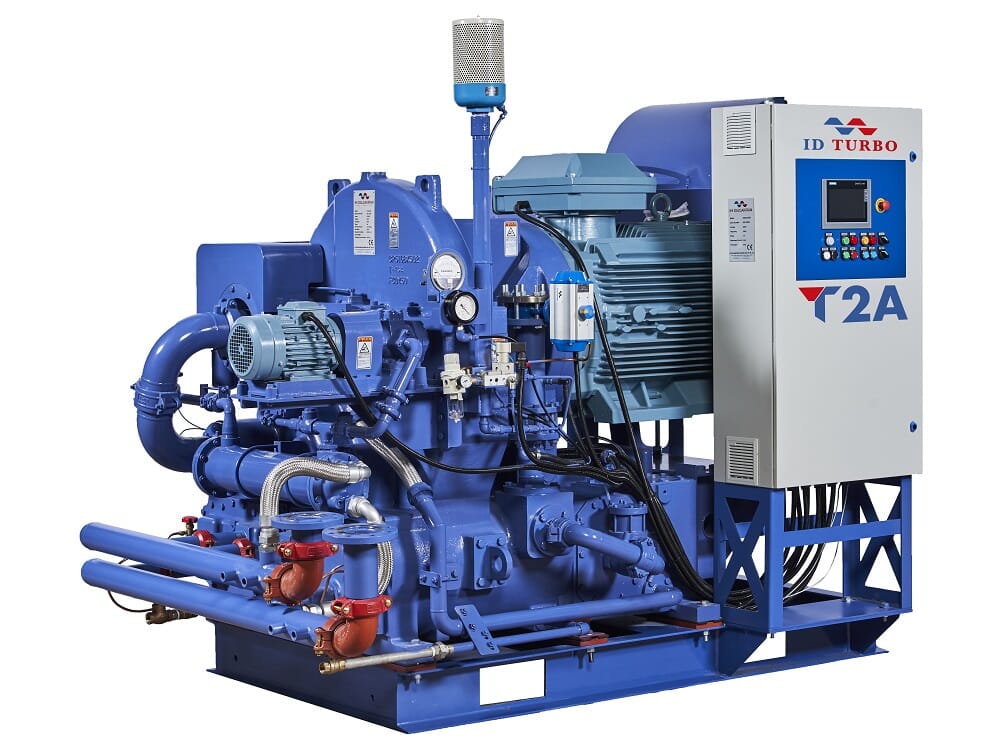

T2A	dwustopniowe	1158 - 2241	4 - 9

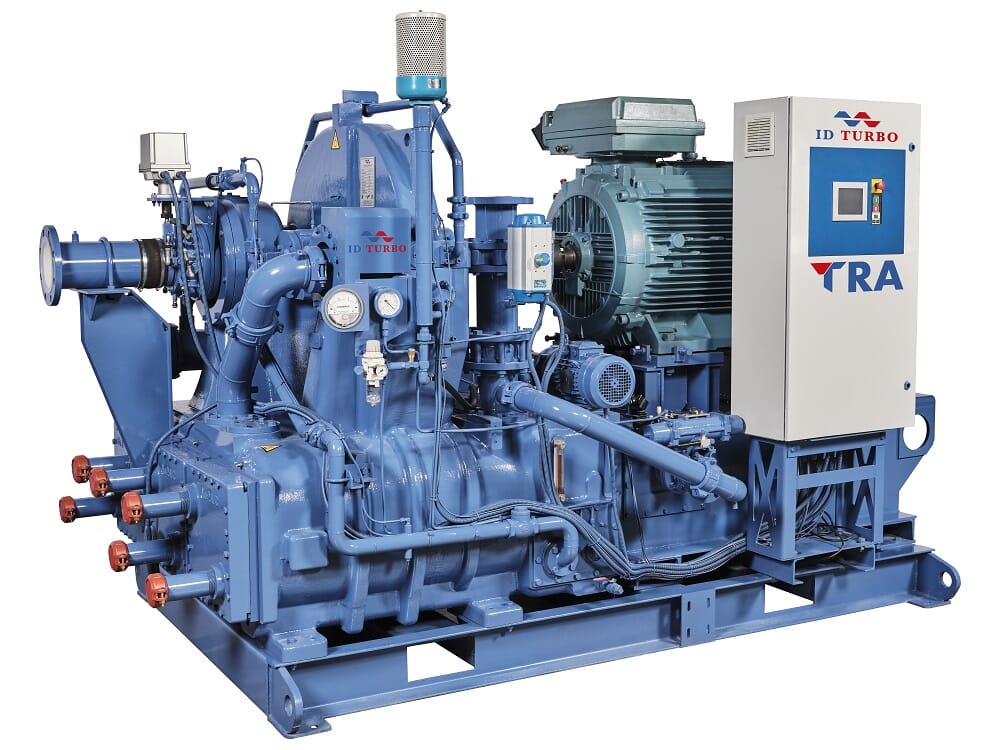

TRA	dwu i trzystopniowe	2051 - 4100	2 - 11

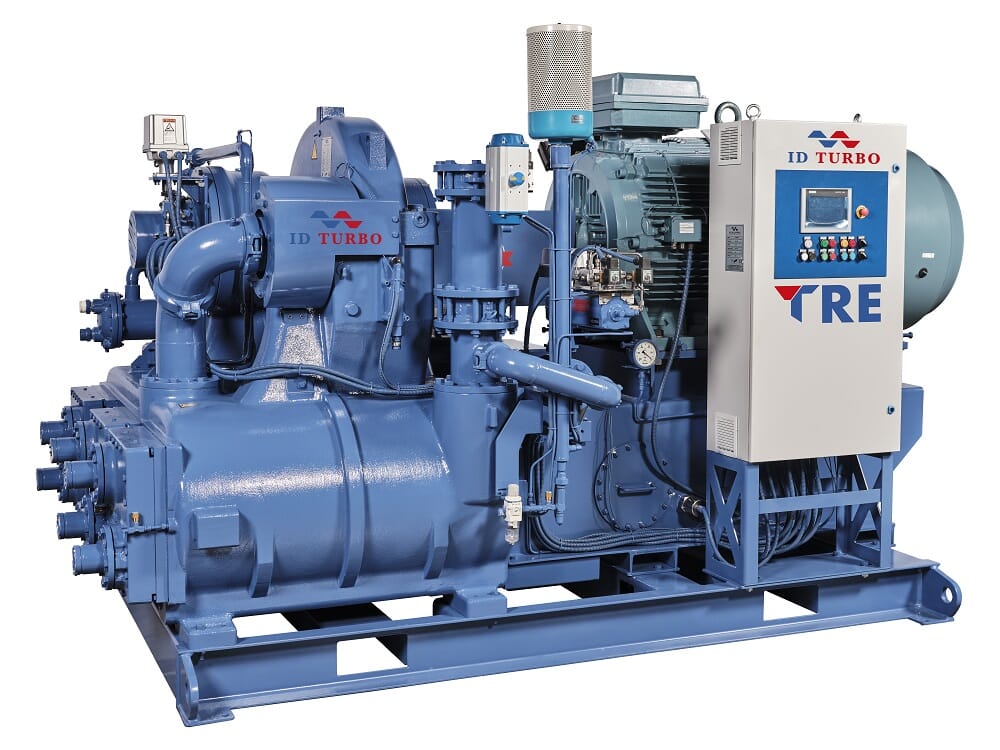

TRE	dwu, trzy i czterostopniowe	2988 - 9130	2 - 16

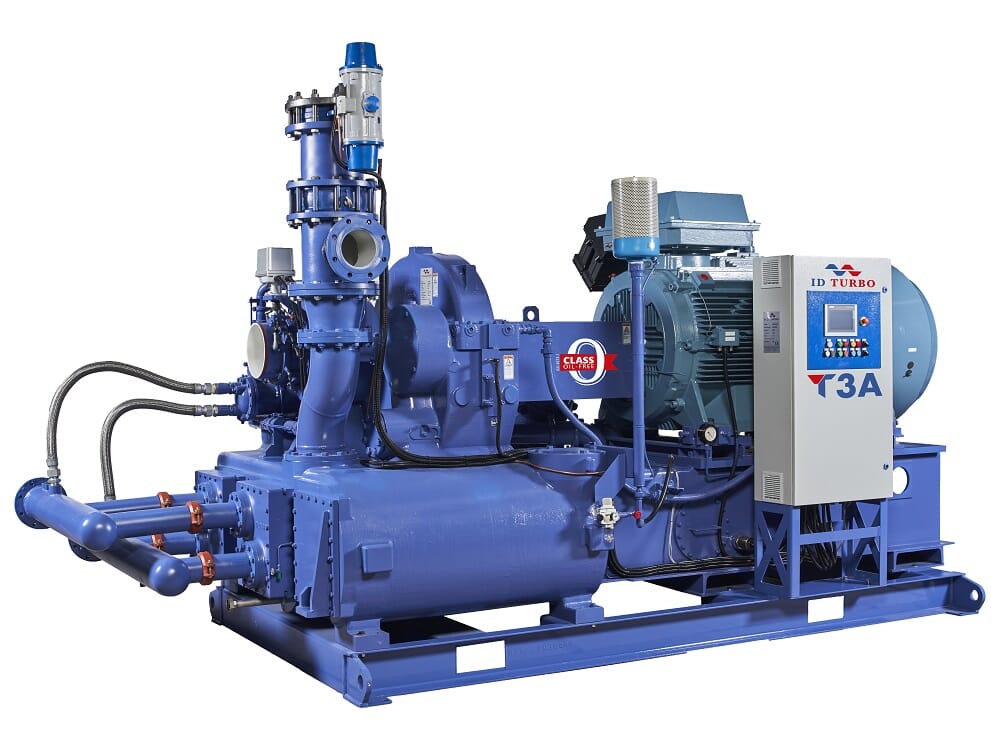

T3A	dwu i trzystopniowe	6806 - 12450	2 - 13

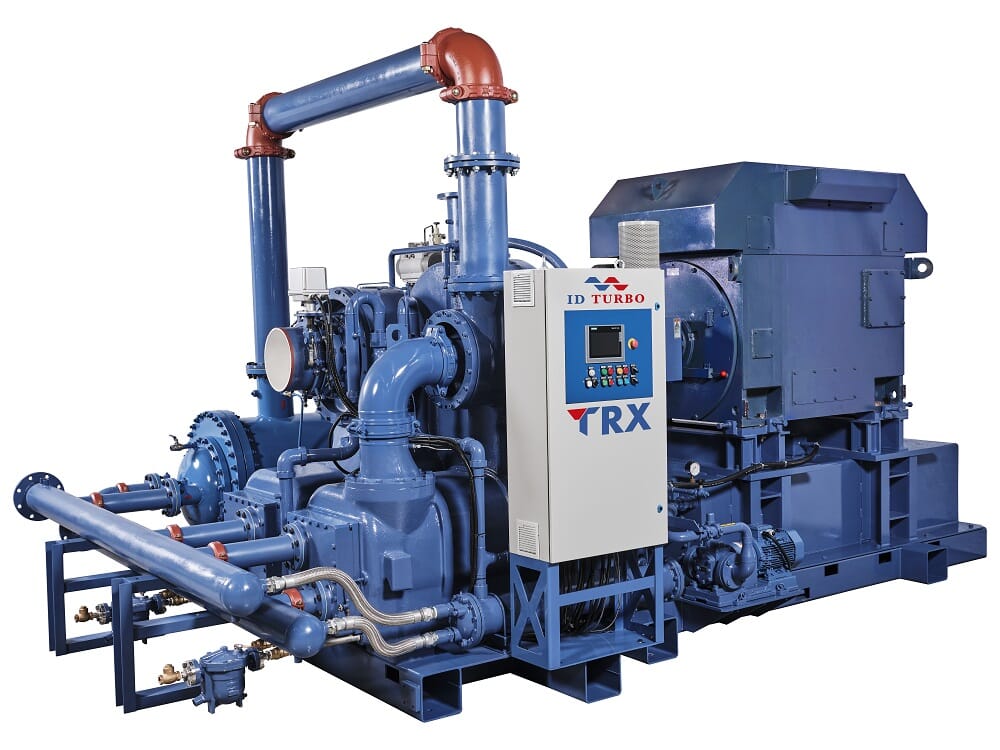

TRX	dwu i trzystopniowe	7885 - 18260	2 - 10

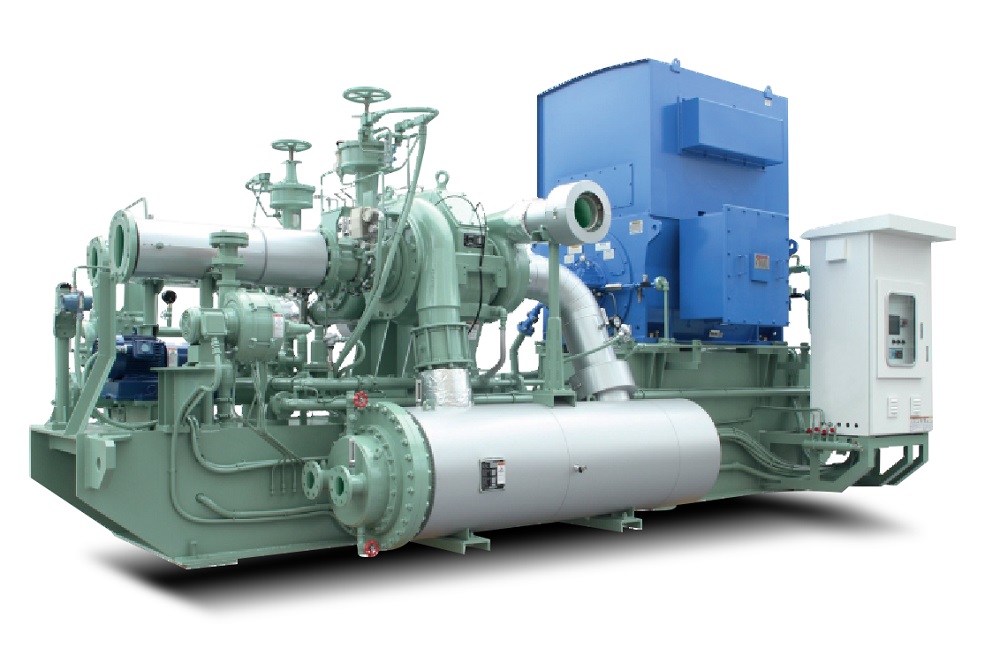

F	2, 3, 4, 5, 6 stopniowe	8300 - 182000	1 - 55

Historia IHI

Historia produkcji sprężarek przez japońską firmę IHI sięga dziewiętnastego wieku.

1882 – Wytworzenie pierwszej sprężarki powietrza
1945 – Rozpoczęcie produkcji NE-20, jednego z pierwszych w Japonii silników odrzutowych
1969 – Wytworzenie pierwszej sprężarki kriogenicznej LNG
1972 – Rozpoczęcie produkcji pierwszej turbo sprężarki
1990 – Rozpoczęcie produkcji wysokosprawnego wirnika tytanowego

Wyposażenie opcjonalne sprężarek odśrodkowych

IHI DALGAKIRAN oferuje różne opcje wyposażenia, takie jak panel rozruchowy silnika i grupowy panel sterowania aby spełnić wymagania eksploatacyjne i wymagania systemu.

1. Panel rozruchowy silnika

W zależności od zastosowanego typu silnika w sprężarce (niskonapięciowego lub średnionapięciowego), może być dostarczony panel rozruchowy.

W zależności od zapotrzebowania klienta i mocy silnika, oprócz soft startu opcjonalnie dostępne są również następujące typy paneli rozruchowych:

DOL rozruch bezpośredni
Panel rozruchowy gwiazda-trójkąt
Panel rozruchowy z przemiennikiem częstotliwości (bez regulacji prędkości obrotowej)

2. Panel sterowania grupą sprężarek

W przypadkach gdy wymagane jest sterowanie więcej niż jedną sprężarką, IHI DALGAKIRAN oferuje opcję sterowania grupowego. Jej zastosowanie zapewnia:

utrzymanie stałego ciśnienia w szerokim zakresie wydajności dzięki kontroli ciśnienia i łącznego obciążenia sprężarek
oszczędność energii poprzez skrócenie czasu pracy bez obciążenia i wydmuchu
funkcję współbieżności z uwzględnieniem godzin pracy wielu sprężarek
zsynchronizowany czas pracy wszystkich sprężarek

3. Systemy osuszania

Dla systemów sprężonego powietrza wymagających uzdatnienia sprężonego powietrza pod względem zawartości pary wodnej, dobieramy i projektujemy zabudowę osuszaczy.

Dysponujemy szerokim typoszeregiem osuszaczy w różnych technologiach:

Osuszacze chłodnicze

Zapewniające ciśnieniowy punkt rosy w instalacji na poziomie +3°C

Osuszacze adsorpcyjne

Zapewniające ciśnieniowy punkt rosy w instalacji na poziomie od -20°C do -40°C, a w szczególnych przypadkach nawet -70°C

Adsorpcyjne HOC

Z wykorzystaniem ciepła ze sprężonego powietrza
